簡介
Modbus是一種串行通訊協議，是Modicon公司（現在的施耐德電氣Schneider Electric）于1979年為使用可編程邏輯控制器（PLC）通信而發表。Modbus已經成為工業領域通信協議的業界標準（De facto），并且現在是工業電子設備之間常用的連接方式。 Modbus比其他通信協議使用的更廣泛的主要原因有：
1公開發表并且無版
2易于部署和維護
3對供應商來說，修改移動本地的比特或字節沒有很多限制
Modbus允許多個 (大約240個) 設備連接在同一個網絡上進行通信，舉個例子，一個由測量溫度和濕度的裝置，并且將結果發送給計算機。在數據采集與監視控制系統（SCADA）中，Modbus通常用來連接監控計算機和遠程終端控制系統（RTU）。
功能碼簡述 報文分析
1、modbus功能碼簡述

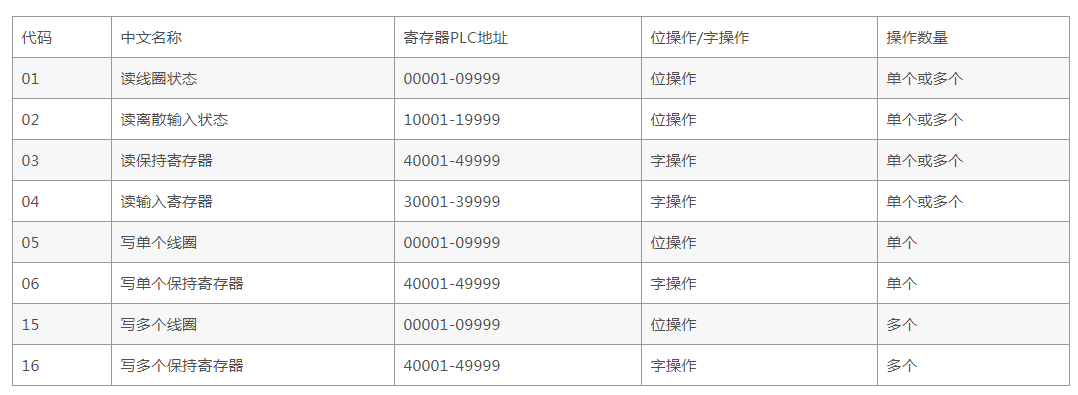

下表列出MODBUS支持的部分功能代碼：以十進制表示。
1.1功能碼說明
功能碼可以分為位操作和字操作兩類。位操作的最小單位為BIT，字操作的最小單位為兩個字節。
【位操作指令】 讀線圈狀態01H，讀(離散)輸入狀態02H，寫單個線圈06H和寫多個線圈0FH。
【字操作指令】 讀保持寄存器03H，寫單個寄存器06H，寫多個保持寄存器10H。
1.2寄存器地址分配

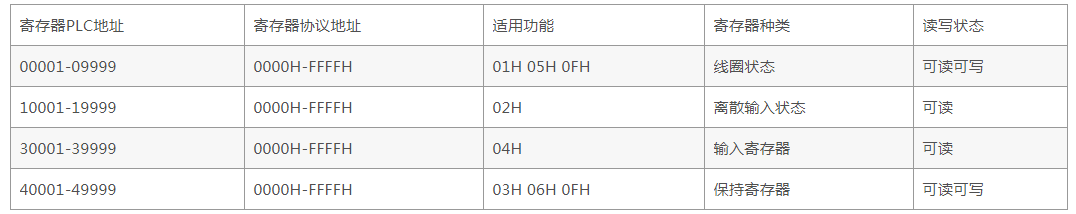

表1.2 MODBUS寄存器地址分配
![U{1%U4T$KHFTD]AZU[WW%9J.png](http://m.jysanyi.com/uploadfile/ueditor/image/20191211/1576043179887155.png "1576043179887155.png")
1.3寄存器種類說明

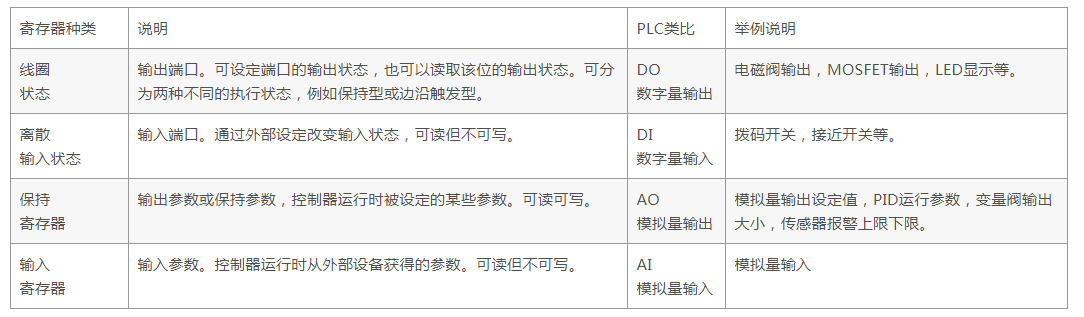

表1.3 MODBUS寄存器種類說明
![0L}~2LGD~O`~``@}]XU(YH9.png](http://m.jysanyi.com/uploadfile/ueditor/image/20191211/1576043238444485.png "1576043238444485.png")
2.報文解析

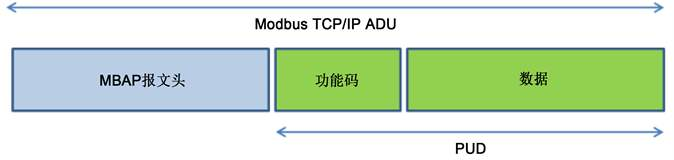

ModBusTcp與串行鏈路Modbus的數據域是一致的，具體數據域可以參考串行modbus。這里給出幾個ModbusTcp的鏈路解析說明，輔助新人分析報文。

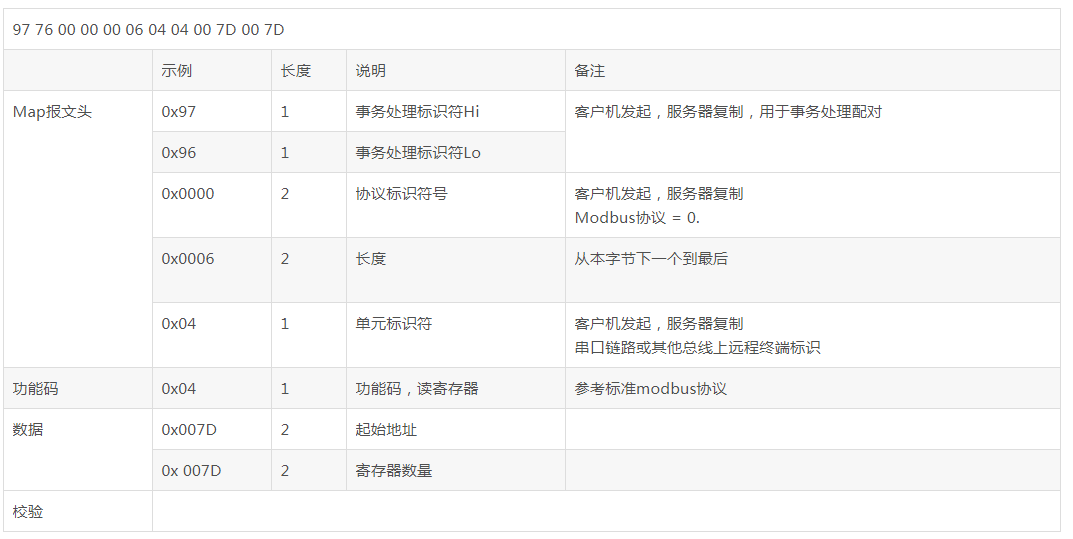

2.1數據請求
![U7413H]]V_132DL8_MW]`$I.png](http://m.jysanyi.com/uploadfile/ueditor/image/20191211/1576043445488797.png "1576043445488797.png")

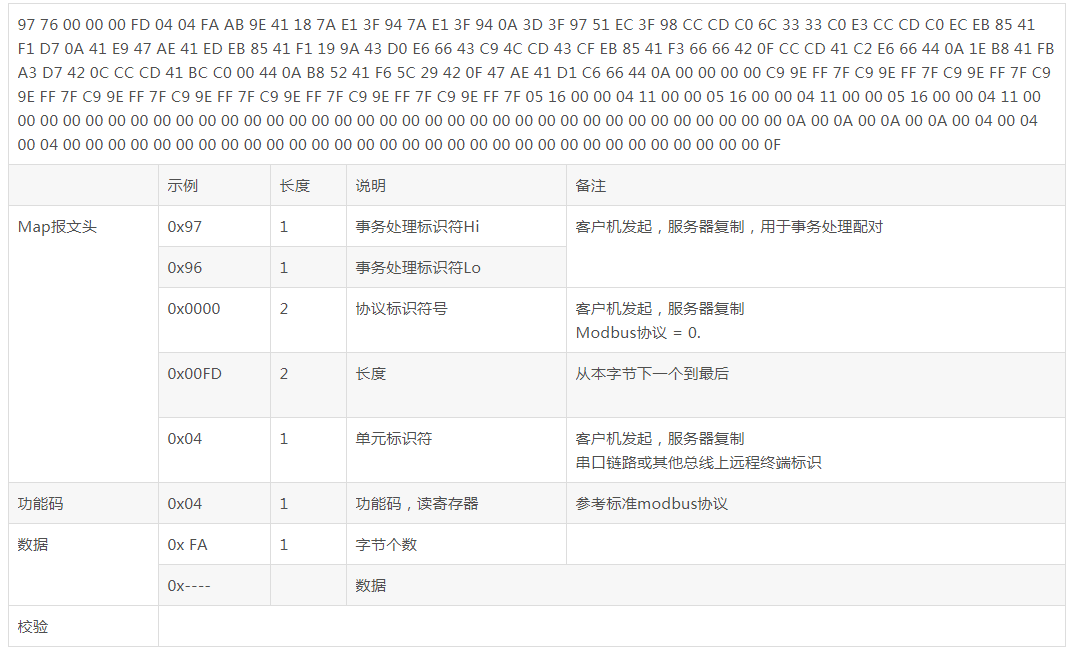

2.2、數據請求回復
![EZ_`TDR`JJ9UYL)]R3IO~~1.png](http://m.jysanyi.com/uploadfile/ueditor/image/20191211/1576043529225207.png "1576043529225207.png")
